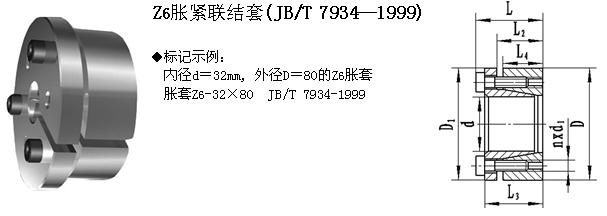

Z6型胀紧联结套

Z6型胀紧联结套的基本尺寸和参数(JB/T 7934—1999)



基本尺寸

额定负荷

内六角螺钉

胀套与轴结合

面上的压力Pf

N/mm2

胀套与轮毂结

合面的压力

Pf'

N/mm2

重量

kg

d

D

L4

L3

L2

D1

L

轴向力

Ft

kN

转矩

Mt

kN.m

d1

n

拧紧力矩

MA

N.m

mm

14

55

17

30

22

62

38

18

127

M8

3

25

208

52.5

0.48

16

55

17

30

22

62

38

18

142

M8

3

25

181

52.5

0.47

18

55

17

30

22

62

38

18

157

M8

3

25

161

52.5

0.46

19

55

17

30

22

62

38

18

165

M8

3

25

122

52.5

0.46

20

55

17

30

22

62

38

18

172

M8

3

25

145

52.5

0.45

22

55

17

30

22

62

38

25.5

285

M8

3

35

186

75

0.44

24

55

17

30

22

62

38

25.5

307

M8

3

35

170

75

0.42

25

55

17

30

22

62

38

25.5

315

M8

3

35

163

75

0.41

28

55

17

30

22

62

38

31.5

435

M8

3

41

175

89

0.39

30

55

17

30

22

62

38

31.5

472

M8

3

41

163

89

0.37

24

65

17

30

22

72

38

37.4

440

M8

5

30

244

90

0.62

25

65

17

30

22

72

38

37.4

460

M8

5

30

234

90

0.61

28

65

17

30

22

72

38

43.6

600

M8

5

35

243

105

0.58

30

65

17

30

22

72

38

43.6

640

M8

5

35

227

105

0.56

32

65

17

30

22

72

38

43.6

690

M8

5

35

213

105

0.55

35

65

17

30

22

72

38

52.5

910

M8

5

4l

234

126

0.51

38

65

17

30

22

72

38

52.5

990

M8

5

41

216

126

0.48

40

65

17

30

22

72

38

52.5

1050

M8

5

41

205

125

0.46

30

80

20

33

25

87

41

52.4

780

M8

7

30

232

87

1.01

32

80

20

33

25

87

41

52.4

830

M8

7

30

217.5

87

0.99

35

80

20

33

25

87

41

61

1060

M8

7

35

232

102

0.96

38

80

20

33

25

87

41

61

1150

M8

7

35

214

102

0.92

40

80

20

33

25

87

41

61

1220

M8

7

35

203

102

0.89

42

80

20

33

25

87

41

73.5

1540

M8

7

41

233

122

0.86

45

80

20

33

25

87

41

73.5

1650

M8

7

41

217

122

0.82

48

80

20

33

25

87

41

73.5

1760

M8

7

41

203

122

0.76

50

80

20

33

25

87

41

73.5

1830

M8

7

41

195

122

0.73

注:Z6型胀套螺钉的机械性能等级为12.9级。
