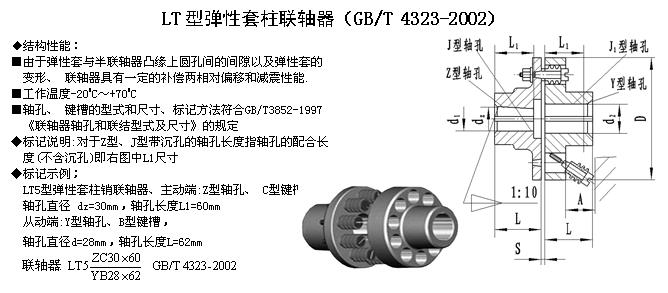

LT型弹性套柱销联轴器

LT型弹性套柱联轴器基本参数和主要尺寸(GB/T 4323-2002)





公称

扭矩

N·m

许用转速

rpm

轴孔直径mm

d1、d2、d3

轴孔长度mm

D

A

S

许用补偿量

重量

kg

转动

惯量

kg·m2

Y型

J、J、Z型

径向

mm

角向

L

Ll

L



mm



LT1

6.3

6600

8800

9

9

20

14



71

18

3

0.2

1°30′

0.82

0.0005

10、11

10、11

25

17



12

12、14

32

20



LT2

16

5500

7600

12、14

12、14

32

20



80

18

3

0.2

1°30′

1.20

0.0008

16

16、18、19

42

30

42

LT3

31.5

4700

6300

16、18、19

16、18、19

42

30

42

95

35

4

0.2

1°30′

2.20

0.0023

20

20、22

52

38

52

LT4

63

4200

5700

20、22、24

20、22、24

52

38

52

106

35

4

0.2

1°30′

2.84

0. 0037

-

25、28

62

44

62

LT5

125

3600

4600

25、28

25、28

62

44

62

130

45

5

0.3

 1°30′

6.05

0.012

30、32

30、32、35

82

60

82

LT6

250

3300

3800

30、35、38

32、35、38

82

60

82

160

45

5

0.3

1°00′

9.57

0.028

40

40、42

112

84

112

LT7

500

2800

3600

40、42、45

40、42、45、48

112

84

112

190

45

5

0.3

1°00′

14.01

0.055

LT8

710

2400

3000

45、48、50、55

45、48、50、55、56

112

84

112

224

65

6

0.4

1°00′

23.12

0.1340

-

60、63

142

107

142

LT9

1000

2100

2850

50、55、56

50、55、56

112

84

112

250

65

6

0.4

1°00′

30.69

0.2130

60、63

60、63、65、70、71

142

107

142

LT10

2000

1700

2300

63、65、70、71、75

63、65、70、71、75

142

107

142

315

80

8

0.4

1°00′

61.40

0.660

80、85

80、85、90、95

172

132

172

LT11

4000

1350

1800

80、85、90、95

80、85、90、95

172

132

172

400

100

10

0.5

 0°00′

120.70

2.122

100、110

100、110

212

167

212

LT12

8000

1100

1450

100、110、120、125

100、110、120、125

212

167

212

475

130

12

0.5

0°00′

210.34

5.39

-

130

252

202

252

LT13

16000

800

1150

120、125

120、125

212

167

212

600

180

14

0.6

0°00′

419.36

11.58

130、140、150

130、140、150

252

202

252

160

160、170

302

242

302
