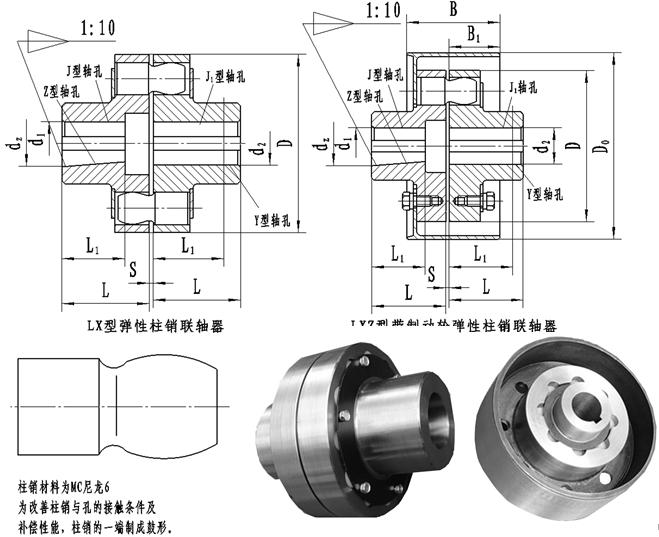

LX、LXZ型弹性柱销联轴器

LX型弹性柱销联轴器基本参数和主要尺寸(GB/T 5014—2003)



公称

扭矩

N·m

许用

转速

rpm

轴孔直径mm

d1、d2、dZ

轴孔长度mm

D

S

许用补偿量

转动

惯量

kg·m2

重量

Kg

Y型

J、J1、Z型

轴向

径向

角向

L

L1

L

mm

LX1

250

8500

12、14

32

27

32

90

2.5

±0.5

0.15

≤0030′

0.0064

2

16、18、19

42

30

42

20、22、24

52

38

52

LX2

560

6300

20、22、24

52

38

52

120

2.5

±1

0.15

≤0030′

0.253

5

25、28

62

44

62

30、32、35

82

60

82

LX3

1250

4750

30、32、35、38

82

60

82

160

2.5

±1

0.15

≤0030′

0.6

8

40、42、45、48

112

84

112

LX4

2500

3870

40、42、45、48、50、55、56

112

84

112

195

3

±1.5

0.15

≤0030′

3.4

22

60、63

142

107

142

LX5

3150

3450

50、55、56

142

107

142

220

3

±1.5

0.15

≤0030′

5.4

30

60、63、65、70、71、75

142

107

142

LX6

6300

2720

60、63、65、70、71、75、80

142

107

142

280

4

±2

0.20

≤0030′

15.6

53

85

172

132

172

LX7

11200

2360

70、71、75

142

107

142

320

4

±2

0.20

≤0030′

41.1

98

80、85、90、95

172

132

172

100、110

212

167

212

LX8

16000

2120

80、85、90、95

212

167

212

360

5

±2

0.20

≤0030′

56.5

119

100、110、120、125

212

167

212

LX9

22400

1850

100、110、120、125

212

167

212

410

5

±2

0.20

≤0030′

133.3

197

130、140

252

202

252

LXl0

35500

1600

110、120、125

212

167

212

480

6

±2.5

0.25

≤0030′

273.2

322

130、140、150

252

202

252

160、170、180

302

242

302
